이미지 흐림 측정 방법





이미지에서 blur(블러, 흐림 현상)을 확인하는 데 사용되는 다양한 알고리즘과 지표들이 있습니다. 주로 이미지의 선명도, 엣지(경계)의 강도를 측정하여 블러를 평가합니다.

이 평가하는 방법은 2가지가 있습니다.

1. 원본과 대비가 가능한 경우: With reference image
2. 원본과 대비가 필요 없는 경우: without reference image



이 포스팅에서 without reference image(no refereince image)인 대표적인 지표 및 알고리즘들을 크게 분류하면 다음과 같습니다.

1. Spatial domain: 방법은 이미지의 픽셀과 인접 픽셀 간의 관계를 계산하여 흐림과 선명한 이미지를 구분하는 기법입니다.
   1. Grayscale Gradient base method: 이미지를 그레이스케일로 변환하여, 인접픽셀과의 그레디언트값(변화도)를 측정합니다. 측정된 변화도가 클수록 또렷한 이미지로 간주됩니다. 대표적으로 Laplacian variance가 있습니다.
2. Spectral-domain: 이미지의 고주파 성분과 저주파 성분을 분석하여 이미지의 선명도를 평가하는 방법입니다. 고주파 성분은 이미지의 선명한 부분과 관련이 있으며, 세부 정보와 경계 정보를 많이 포함하고 있습니다. 반면 저주파 성분은 흐릿한 부분에 해당합니다
3. Learning: 머신러닝을 이용한 방법
4. Combination: 2개 이상의 조합을 이용하는 방법



1. Laplacian Variance (라플라시안 분산)

라플라시안 분산은 라플라시안 커널을 이용해서, 이미지의 2차미분을 구해 분산을 구하는 방법입니다. 이 분산이 뜻하는 바는 픽셀의 흩어짐 정도로, 또렷한 이미지일수록 높은 분산값을 가지며, 흐릿한 이미지일수록 낮은 분산값을 가지게 됩니다. 특정한 임계점을 두어 또렷하다, 흐리다라고 판단할 수 있습니다.

다음의 장점을 지닙니다.

• 간단하고 빠릅니다.: 계산이 비교적 간단하여 실시간 블러 감지에도 적합합니다.
• 효과적임: 엣지 정보를 기반으로 하므로 다양한 종류의 블러를 효과적으로 감지할 수 있습니다.
• 수학적 직관성: 분산을 이용한 접근 방식은 통계적으로도 타당성이 있습니다.



2차원 이미지에서는 다음과 같이 표현합니다. 2차미분을 구하기 위해서는 Laplacian kernel을 이용해서 구합니다.

$\nabla^2 I = \frac{\partial^2 I}{\partial x^2} + \frac{\partial^2 I}{\partial y^2}$

이를 메트릭스 연산으로 표현하면, 라플라시안 커널이 됩니다.

$$\begin{bmatrix}
0 & 1 & 0 \\
1 & -4 & 1 \\
0 & 1 & 0
\end{bmatrix}
$$

import cv2
import numpy as np


def cal_laplacian_variance(image_array: np.ndarray):
    """라플라시안 분산을 구함

    Args:
        image_array (np.ndarray): RGB image array

    Returns:
        float: Laplacian variance
    """

    gray_image = cv2.cvtColor(image_array, cv2.COLOR_RGB2GRAY)
    laplacian = cv2.Laplacian(gray_image, cv2.CV_64F)
    return laplacian.var()

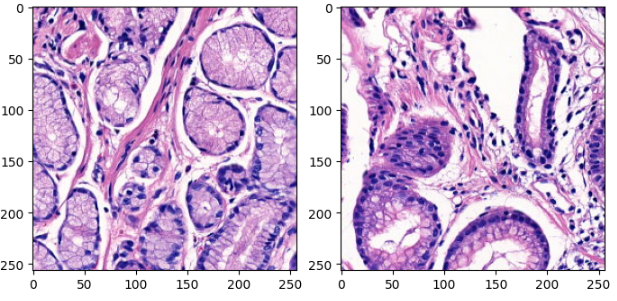

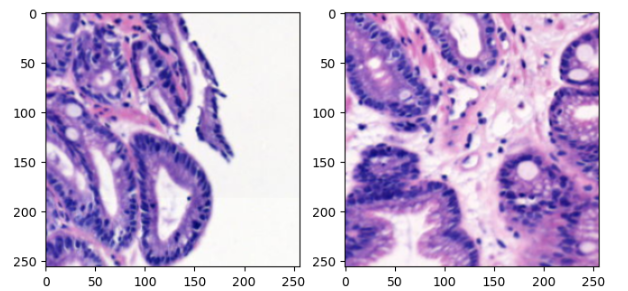

라플라시안 분산은 분산이기에 항상 0또는 양의값을 갖게됩니다. 이런 경계면이 모호한 이미지를 바로 식별할 수 있습니다.

또는 경계면이 또렷한(=focal plane)에 맞게 하는 경우의 이미지도 선택할 수 있습니다.



2.  Wavelet-based transform

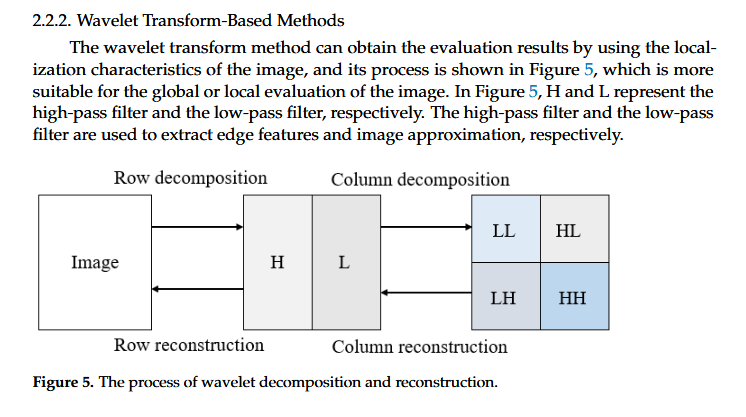

이미지도 신호기이 때문에, 이를 신호로 처리하는 방법이 있습니다. Spectral-domain에 속하는 방법으로, 이미지를 저주파 및 고주파로 나눕니다. 각각 저주파 고주파는 다시, 저저, 고고, 저고,고저로 나눌 수 있고, 저저를 제외한 나머지 신호 강도를 이용하여 이미지의 선명도를 추출할 수 있습니다.



Blur Detection for Digital Images Using Wavelet Transform*이 논문에서도 저저주파를 제외하고 신호강도를 측정합니다.

def cal_wavelet(image_array):
    # 이미지를 그레이스케일로 변환 (이미지가 컬러일 경우)
    if len(image_array.shape) == 3:
        image = cv2.cvtColor(image_array, cv2.COLOR_RGB2GRAY)

    # 2D 웨이브렛 변환 수행 (Haar 웨이브렛 사용)
    coeffs = pywt.dwt2(image, "haar")  # 'haar' 외에도 다양한 웨이브렛 사용 가능
    LL, (LH, HL, HH) = coeffs

    # 고주파 성분 (LH, HL, HH)의 에너지를 합산하여 선명도 측정
    high_freq_energy = (
        np.sum(np.abs(LH) ** 2) + np.sum(np.abs(HL) ** 2) + np.sum(np.abs(HH) ** 2)
    )

    return high_freq_energy
